Funzione e utilizzo dell’interruttore serbatoio remoto

Con l'accessorio Interruttore Serbatoio Remoto (RTS – acronimo inglese) è possibile controllare automaticamente il riempimento di serbatoi remoti. L’RTS viene utilizzato quando il serbatoio da riempire è troppo lontano per usare l’accessorio LORENTZ "Interruttore di serbatoio pieno".

IMPORTANTE: L'Interruttore Serbatoio Remoto utilizzato con l’S1-200 non è compatibile con il sistema S1-700. Le due versioni differiscono per dimensioni, e l'RTS per S1-200 include adattatori per il collegamento del tubo. Fare riferimento alla rispettiva scheda tecnica per le specifiche dettagliate.

fullscreen

L’Interruttore Serbatoio Remoto viene installato sul tubo di mandata (o tubo flessibile) vicino al controllore della pompa. Una valvola a galleggiante (non inclusa) viene installata nel serbatoio situato all'estremità della linea di mandata.
L’RTS include anche una valvola di non ritorno per impedire il riflusso dell’acqua nel pozzo.
La valvola di non ritorno riduce il tempo necessario per riempire nuovamente il tubo quando la pompa si accende e si spegne.

fullscreen

Quando il serbatoio è vuoto, la valvola a galleggiante si apre, attivando la pompa tramite l'Interruttore Serbatoio Remoto. Se il serbatoio è pieno, la valvola a galleggiante si chiude e blocca il flusso d’acqua. Questa azione invia un segnale al controllore per fermare la pompa.
Ogni 15 minuti, il controller verificherà se il serbatoio necessita di essere riempito. (Valore modificabile nell’app S-Connect).

L’esempio seguente mostra l’S1-200, ma la stessa funzione si applica anche all’S1-700.

fullscreen

Collegamento al controllore

L’accessorio Interruttore Serbatoio Remoto si collega alla presa di ingresso del controllore contrassegnata dal seguente simbolo, stampato sulla scocca del controllore.

fullscreen

Rimuovere il tappo protettivo dalla presa di ingresso del controllore.

Prendere il cavo con il connettore dell’Interruttore Serbatoio Remoto e assicurarsi che i pin siano correttamente allineati con la presa del controllore.

Avvitare saldamente il connettore fino a fine corsa.

Qui sotto è disponibile un video che mostra come collegare correttamente l’accessorio al controllore. (L’esempio mostra l’S1-200, ma il collegamento è lo stesso anche per l’S1-700)

Attivazione

Assicurati che l'accessorio RTS sia correttamente installato e collegato al controllore S1 secondo il manuale di installazione. Verifica inoltre che il controllore S1 e l'impianto fotovoltaico siano cablati correttamente e che la valvola a galleggiante sia installata all'estremità della tubazione di mandata nel serbatoio.

IMPORTANTE - L'attivazione dell'Interruttore Serbatoio Remoto deve avvenire esclusivamente tramite l'app S-Connect seguendo le istruzioni riportate di seguito:

Attivazione del RTS nei sistemi S1-200

IMPORTANTE - Importante: assicurarsi di selezionare il corretto "testa della pompa", fare riferimento all’articolo seguente per ulteriori informazioni:

  • Impostazione della dimensione corretta della testa della pompa nell'app

Segui questi passaggi (vedi anche pagina 2 del manuale):

Manuale del RTS per S1-200

  • Installa e collega tutti i componenti del sistema.

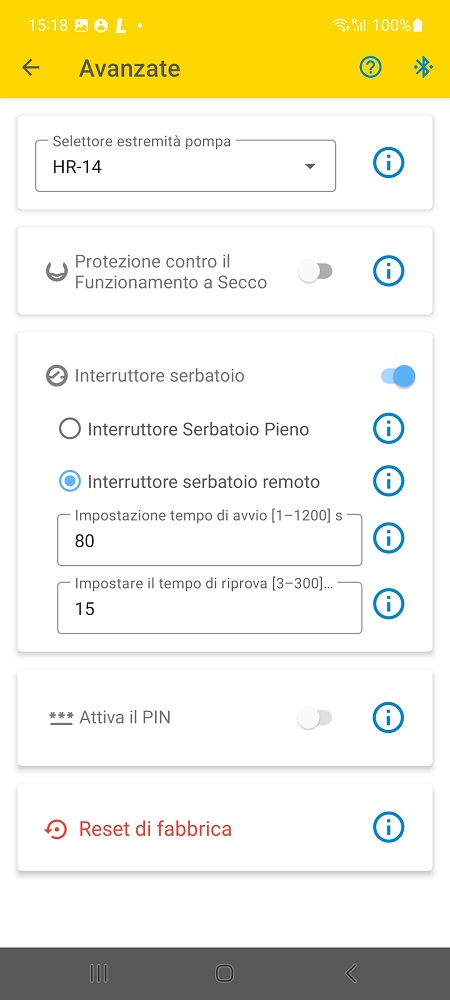

  • Attiva l'Interruttore Serbatoio Remoto "nell'app S-Connect":
    • Accedi all'app S-Connect e seleziona il tuo sistema di pompaggio.
    • Vai a «Impostazioni» → «Impostazioni avanzate»
    • Attiva «Interruttore serbatoio» e seleziona «Interruttore Serbatoio Remoto».
    • Il valore predefinito del «Tempo di avvio» è impostato per il funzionamento alla massima prevalenza della pompa (vedi la scheda tecnica di «S1-200-HRE»). Regola questo valore se il tuo sistema opera con una prevalenza inferiore.
    • Il «Tempo di riprova» può essere aggiustato se necessario. Questo determina la frequenza con cui il controllore verifica (per impostazione predefinita ogni 15 minuti) se il serbatoio necessita di essere riempito.
    • Applica le modifiche.
  • Accendere il controller S1-200 per riprendere il normale funzionamento della pompa.
fullscreen

Attivazione del RTS nei sistemi S1-700

La tubazione deve essere riempita d'acqua una volta durante l'installazione iniziale per garantire il corretto funzionamento del RTS. Per fare ciò, segui questi passaggi (vedi anche pagina 2 del manuale):

Manuale del RTS per S1-700

  • Installa e collega tutti i componenti del sistema.
  • Accendi il controllore S1-700 e lascia funzionare la pompa finché le colonne montanti non sono piene d'acqua e l'acqua non ha raggiunto il serbatoio. Questa operazione va eseguita una sola volta durante l'installazione iniziale, prima di attivare l'Interruttore Serbatoio Remoto nell'app S-Connect.
  • Spegni il controllore.

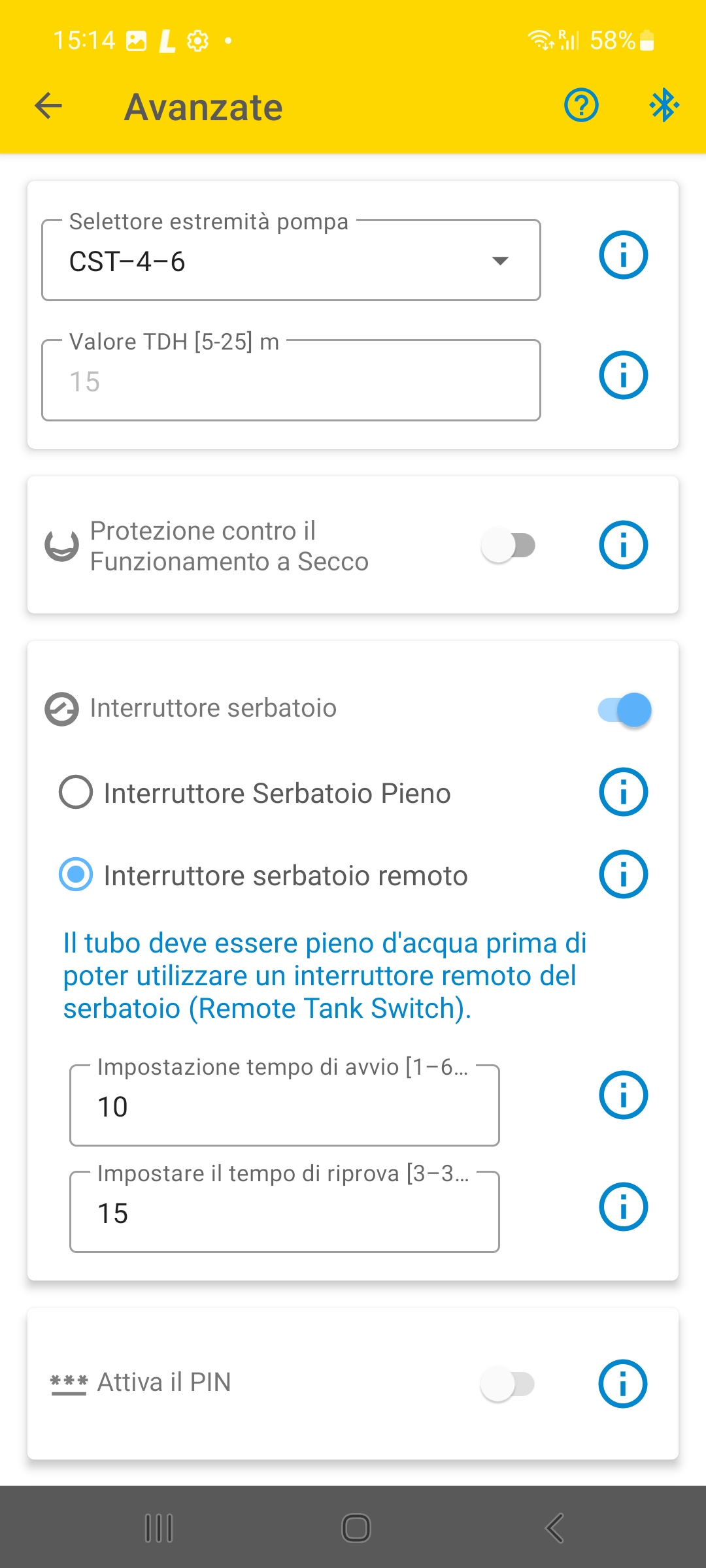

  • Attiva l'Interruttore Serbatoio Remoto "nell'app S-Connect":
    • Accedi all'app S-Connect e seleziona il tuo sistema di pompaggio.
    • Vai a «Impostazioni» → «Impostazioni avanzate»
    • Attiva «Interruttore serbatoio» e seleziona «Interruttore Serbatoio Remoto».
    • Il «Tempo di avvio» è preimpostato su 10 secondi e non necessita di modifica.
    • Il «Tempo di riprova» può essere aggiustato se necessario. Questo determina la frequenza con cui il controllore verifica (per impostazione predefinita ogni 15 minuti) se il serbatoio necessita di essere riempito.
    • Applica le modifiche.
  • Riaccendi il controllore S1-700 per riprendere il normale funzionamento della pompa.
fullscreen

Ulteriori letture

  • Gestione degli ingressi dei sensori e degli accessori con l’app S-Connect

Risoluzione dei problemi

Evento nell'appComportamento dei LED nel controlloreCosa sta succedendo?Come risolvere il problema?Cosa succede dopo?
LED verdeLED rosso
Interruttore Serbatoio RemotoLampeggianteFisso
  • L’Interruttore Serbatoio Remoto è installato e ha rilevato che il serbatoio è pieno. Una valvola a galleggiante installata nel serbatoio, situato alla fine della linea di mandata, si è chiusa.
  • Controlla il livello dell'acqua e conferma che il serbatoio sia effettivamente pieno.
  • Verifica che la valvola a galleggiante sia correttamente installata sul serbatoio e che sia effettivamente chiusa.
  • L’RTS monitora il flusso dell’acqua nel tubo (o nella condotta) e, in base a questo, invia segnali al controllore per avviare o arrestare la pompa. Il controllore esegue avvii periodici ogni 15 minuti (o secondo il valore di "Tempo di riprova" impostato nell'app) per verificare il flusso. Quando il serbatoio non è più pieno, la valvola si apre e la pompa si riavvia automaticamente.
Errore sensore Interruttore Serbatoio RemotoLampeggianteFisso
  • L'accessorio Interruttore Serbatoio Remoto è ostruito o danneggiato.
  • Ispeziona l'Interruttore Serbatoio Remoto per verificare eventuali ostruzioni. Segui le indicazioni di ispezione e pulizia descritte sopra in questa pagina e verifica l'eventuale presenza di danni.
  • Se l'interruttore serbatoio remoto non è danneggiato, funzionerà correttamente una volta pulito e reinstallato.
  • Se è danneggiato, contatta il tuo distributore autorizzato per la sostituzione.
Bassa potenza 1, 2LampeggianteLampeggiante
  • È installato un accessorio interruttore serbatoio remoto, ma l'evento "Bassa potenza 2" viene visualizzato prima che il controllore identifichi un serbatoio pieno.
  • Se è installato un interruttore serbatoio remoto e il sistema funziona a una bassa prevalenza dinamica totale (TDH) rispetto alla massima prevalenza della pompa (vedi scheda tecnica "S1-200" o "S1-700"), la pompa potrebbe arrestarsi con un errore di "Bassa potenza" a causa della valvola a galleggiante chiusa prima che il controllore inizi a valutare l'evento "Interruttore serbatoio remoto". Per risolvere questo problema, ridurre il valore predefinito per il "Tempo di avvio" nell'app S-Connect: andare su Impostazioni → Impostazioni avanzate → Interruttore serbatoio → Interruttore serbatoio remoto → regolare il Tempo di avvio a un valore inferiore.
  • Il controllore riproverà automaticamente ogni 2 minuti. Puoi anche riavviarlo manualmente spegnendo e riaccendendo l'interruttore.

Ulteriori letture

  • Pulizia e risoluzione dei problemi dell’interruttore serbatoio remoto
