Funktion und Verwendung des Ferntankschalters

Mit dem Zubehör Ferntankschalter (RTS – englische Abkürzung) können Sie das Befüllen entfernter Tanks automatisch steuern. Der RTS wird eingesetzt, wenn der zu befüllende Tank zu weit entfernt ist, um ein LORENTZ „Schwimmerschalters" Zubehör zu verwenden.

WICHTIG: Der mit dem S1-200 verwendete Ferntankschalter ist nicht mit dem S1-700 System kompatibel. Die beiden Versionen unterscheiden sich in der Größe, und der S1-200 RTS beinhaltet Schlauchanschlussadapter. Bitte entnehmen Sie die genauen Spezifikationen dem jeweiligen Datenblatt.

Der Ferntankschalter wird an der Druckleitung (oder am Schlauch) in der Nähe des Pumpencontrollers installiert. Ein Schwimmerventil (nicht im Lieferumfang enthalten) wird im Tank am Ende der Druckleitung installiert.
Der RTS enthält außerdem ein Rückschlagventil, das verhindert, dass Wasser durch das Rohr zurück zur Wasserquelle fließt.
Das Rückschlagventil verkürzt die Nachfüllzeit der Leitung beim Ein- und Ausschalten der Pumpe.

Wenn der Tank leer ist, öffnet sich das Schwimmerventil, wodurch die Pumpe über den Ferntankschalter aktiviert wird. Ist der Tank voll, schließt sich das Ventil und der Wasserfluss stoppt. Diese Aktion löst im Controller ein Signal zum Abschalten der Pumpe aus.
Alle 15 Minuten prüft der Controller, ob der Tank wieder gefüllt werden muss. (Wert über die App S-Connect änderbar)

Das folgende Beispiel zeigt den S1-200, dieselbe Funktion gilt auch für den S1-700.

Anschluss an den Controller

Der Ferntankschalter wird an die mit folgendem Symbol gekennzeichnete Eingangsbuchse des Controllers angeschlossen. Dieses Symbol ist auf dem Gehäuse des Controllers aufgedruckt.

Entfernen Sie die Schutzkappe von der Eingangsbuchse des Controllers.

Nehmen Sie das Kabel mit dem Anschlussstecker des Ferntankschalters und achten Sie darauf, dass die Pins korrekt mit der Buchse des Controllers ausgerichtet sind.

Schrauben Sie den Stecker fest, bis er nicht mehr weitergedreht werden kann.

Im folgenden Video wird gezeigt, wie das Zubehör korrekt mit dem Controller verbunden wird. (Im Beispiel wird der S1-200 gezeigt, der Anschluss gilt auch für den S1-700)

Aktivierung

Stellen Sie sicher, dass das RTS-Zubehör gemäß der Installationsanleitung korrekt am S1-Controller installiert und angeschlossen ist. Überprüfen Sie außerdem, dass der S1-Controller und die PV-Anlage korrekt verkabelt sind und dass das Schwimmerventil am Ende der Förderleitung im Tank installiert ist.

WICHTIG – Die Aktivierung des Ferntankschalters muss ausschließlich über die App S-Connect gemäß den folgenden Schritten erfolgen:

Aktivierung des RTS in S1-200-Systemen

WICHTIG – Stellen Sie sicher, dass Sie das korrekte „Pumpenkopfes" auswählen. Weitere Informationen finden Sie im folgenden Artikel:

Einstellung der richtigen Pumpenkopfgröße in der App

Befolgen Sie diese Schritte (siehe auch Seite 2 des Handbuchs):

Handbuch für den RTS des S1-200

Installieren und schließen Sie alle Systemkomponenten an.
Aktivieren Sie den Ferntankschalter in der „S-Connect-App":
- Melden Sie sich in der S-Connect-App an und wählen Sie Ihr Pumpensystem aus.
- Gehen Sie zu „Einstellungen" → „Erweiterte Einstellungen".

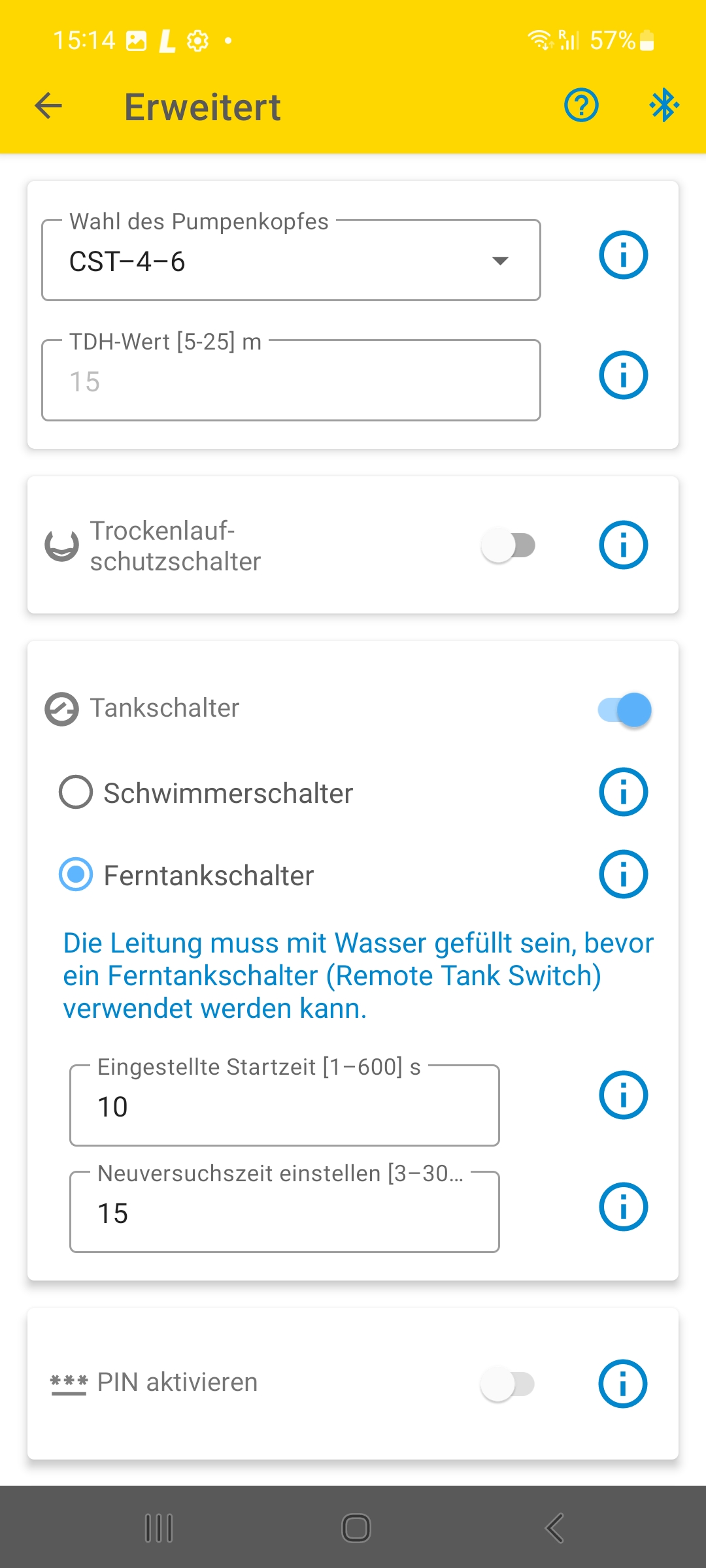

- Aktivieren Sie „Tankschalter" und wählen Sie „Ferntankschalter".
- Der Standardwert der „Startzeit" ist für den Betrieb bei der maximalen Förderhöhe der Pumpe eingestellt (siehe Datenblatt des „S1-200-HRE"). Passen Sie diesen Wert an, wenn Ihr System mit einer niedrigeren Förderhöhe arbeitet.
- Die „Neuversuchszeit" kann bei Bedarf angepasst werden. Sie legt fest, wie oft der Controller (standardmäßig alle 15 Minuten) überprüft, ob der Tank nachgefüllt werden muss.
- Wenden Sie die Änderungen an.
Schalten Sie den S1-200-Controller ein, um den normalen Pumpenbetrieb fortzusetzen.

Aktivierung des RTS in S1-700-Systemen

Die Rohrleitung muss bei der Erstinstallation einmal mit Wasser gefüllt werden, um die ordnungsgemäße Funktion des RTS sicherzustellen. Führen Sie dazu die folgenden Schritte durch (siehe auch Seite 2 des Handbuchs):

Handbuch für den RTS des S1-700

Installieren und schließen Sie alle Systemkomponenten an.
Schalten Sie den S1-700-Controller ein und lassen Sie die Pumpe laufen, bis die Steigleitungen mit Wasser gefüllt sind und das Wasser den Tank erreicht hat. Dies muss einmalig bei der Erstinstallation erfolgen, bevor der Ferntankschalter in der S-Connect-App aktiviert wird.
Schalten Sie den Controller aus.
Aktivieren Sie den Ferntankschalter in der „S-Connect-App":

- Melden Sie sich in der S-Connect-App an und wählen Sie Ihr Pumpensystem aus.
- Gehen Sie zu „Einstellungen" → „Erweiterte Einstellungen".
- Aktivieren Sie „Tankschalter" und wählen Sie „Ferntankschalter".
- Die „Startzeit" ist auf 10 Sekunden voreingestellt und muss nicht angepasst werden.
- Die „Neuversuchszeit" kann bei Bedarf angepasst werden. Sie legt fest, wie oft der Controller (standardmäßig alle 15 Minuten) überprüft, ob der Tank nachgefüllt werden muss.
- Wenden Sie die Änderungen an.

Schalten Sie den S1-700-Controller wieder ein, um den normalen Pumpenbetrieb fortzusetzen.

Weitere Informationen

Verwalten von Sensoreingängen und Zubehör mit der S-Connect-App

Fehlerbehebung

Ereignis in der App	Verhalten der LEDs im Controller		Was passiert?	Wie behebe ich das Problem?	Was passiert anschließend?
Ereignis in der App	Grüne LED	Rote LED	Was passiert?	Wie behebe ich das Problem?	Was passiert anschließend?
Ferntankschalter	Blinkend	Leuchtet dauerhaft	Der Ferntankschalter ist installiert und hat einen vollen Tank erkannt. Ein am Tank installiertes Schwimmerventil am Ende der Druckleitung hat sich geschlossen.	Überprüfen Sie den Wasserstand und bestätigen Sie, dass der Tank tatsächlich voll ist. Stellen Sie sicher, dass das Schwimmerventil korrekt installiert ist und effektiv schließt.	Der RTS überwacht den Wasserfluss im Schlauch (oder Rohr) und sendet basierend darauf Signale an den Controller, um die Pumpe zu starten oder zu stoppen. Der Controller führt alle 15 Minuten (oder entsprechend dem in der App eingestellten Wert für die „Neuversuchszeit") periodische Neustarts durch, um den Wasserfluss zu überprüfen. Wenn der Tank nicht mehr voll ist, öffnet sich das Ventil und die Pumpe startet automatisch neu.
Sensorfehler Ferntankschalter	Blinkend	Leuchtet dauerhaft	Das Zubehör „Ferntankschalter“ ist verstopft oder beschädigt.	Überprüfen Sie den Ferntankschalter auf Verstopfungen. Befolgen Sie die oben auf dieser Webseite beschriebenen Inspektions- und Reinigungsschritte und prüfen Sie ihn auf etwaige Schäden.	Wenn der Ferntankschalter nicht beschädigt ist, funktioniert er nach der Reinigung und Neuinstallation ordnungsgemäß. Wenn er beschädigt ist, wenden Sie sich an Ihren autorisierten Händler, um den Ferntankschalter austauschen zu lassen.
