Die S1-700 ist ein Plug-and-Play-Solarpumpensystem für eine schnelle und einfache Installation. Befolgen Sie diese Schritte, um Ihre Pumpe in jeder sauberen Wasserquelle zu installieren:
Installieren Sie die S-Connect-App
WICHTIG: Die Verwendung der S-Connect-App ist optional, da die Pumpe auch ohne diese App funktionsbereit ist.
Verwenden Sie diese App, um Ihr Pumpensystem lokal über Bluetooth™ zu überwachen und zu verwalten.
Schließen Sie einen Adapter und eine Rohrleitung an den Pumpenausgang an
- Installieren Sie einen Adapter, der zum Gewindetyp und der Auslassgröße des Pumpenkopfs passt. Das Adaptermaterial hängt vom verwendeten Rohrtyp (Kunststoff oder Metall) ab und muss vor Ort bezogen werden. Siehe folgende Tabelle:
Pumpenmodell | Anschlussgröße | |
CST-2-10 | Rp 1-1/4” | NPT-1 1/4" |
CST-4-6 | Rp 1-1/2” | NPT 1-1/2" |
- Schließen Sie dann ein Rohr an, das für den Pumpenausgang ausreichend dimensioniert ist.
Befestigen Sie ein Sicherheitsseil an der Pumpe
Dies ist wichtig, um die Pumpe sicher abzusenken und wieder zu bergen.
Montieren Sie den PV-Trennschalter (PV Disconnect) und den S1-700-Controller
Stellen Sie sicher, dass der S1-700-Controller und der PV Disconnect nahe beieinander installiert werden – das MC4-Kabel zwischen ihnen ist nur 50 cm [1.6 ft] lang.
Ausführliche Richtlinien finden Sie im folgenden Artikel:
Schließen Sie die PV-Module in Reihe an
Sorgen Sie für eine optimale Leistung für die richtige Verkabelung.
WICHTIG: Die gesamte Leerlaufspannung (Voc) Ihres PV-System darf 220 V nicht überschreiten, sonst wird der Controller beschädigt.
Weitere Informationen finden Sie im folgenden Artikel:
Schließen Sie das Motorkabel an das S1-700-Controller an
Schauen Sie sich das folgende Video an, um zu sehen, wie Sie das Motorkabel an den Controller anschließen:
Installieren Sie das Zubehör und schließen Sie es an das S1-700-Controller an (falls zutreffend)
Installieren Sie Zubehör wie z. B. Trockenlaufschutz, Schwimmerschalter oder Ferntankschalter, und schließen Sie es an die entsprechenden Buchsen des S1-700 Controllers an.
Weitere Informationen finden Sie in den folgenden Artikeln:
Im folgenden Beispiel wird nur der Trockenlaufschutz angeschlossen. Wenn Sie die beiden anderen Sensoren anschließen möchten, tun Sie dies in der entsprechenden Buchse.
WICHTIG: Wenn Sie die S-Connect App nicht verwenden, empfehlen wir, das Zubehör zu aktivieren, bevor Sie mit Schritt 8 fortfahren.
Wenn Sie die S-Connect App verwenden, fahren Sie mit den nächsten Schritten fort - die Aktivierung des Zubehörs über die App wird später in Schritt 13 durchgeführt.
wenn Sie NICHT die S-Connect-App verwenden:
Bevor Sie die PV-Kabel (MC4) an den PV Disconnect und den Controller anschließen, müssen Sie alle in Schritt 7 angeschlossenen Zubehörteile manuell aktivieren (mit Ausnahme des Ferntankschalters, der nur über die App aktiviert werden kann).
Sehen Sie sich die folgende Anleitung mit Videos an, in denen erklärt wird, wie Sie Zubehör manuell aktivieren können, ohne die App zu verwenden:
Schließen Sie die PV-Kabel (MC4) an den Controller und den PV Disconnect an
Stellen Sie sicher, dass sowohl der PV-Disconnect als auch der S1-700-Controller während der Verbindung auf „AUS“ gestellt sind.
Erdung des S1-700 Controller
Anweisungen zur Erdung finden Sie unter:
Stellen Sie die PV-Module in Richtung Sonne auf
Tauchen Sie die Pumpe in Wasser ein
Schalten Sie zuerst den PV-Disconnect und dann den S1-700-Controller ein

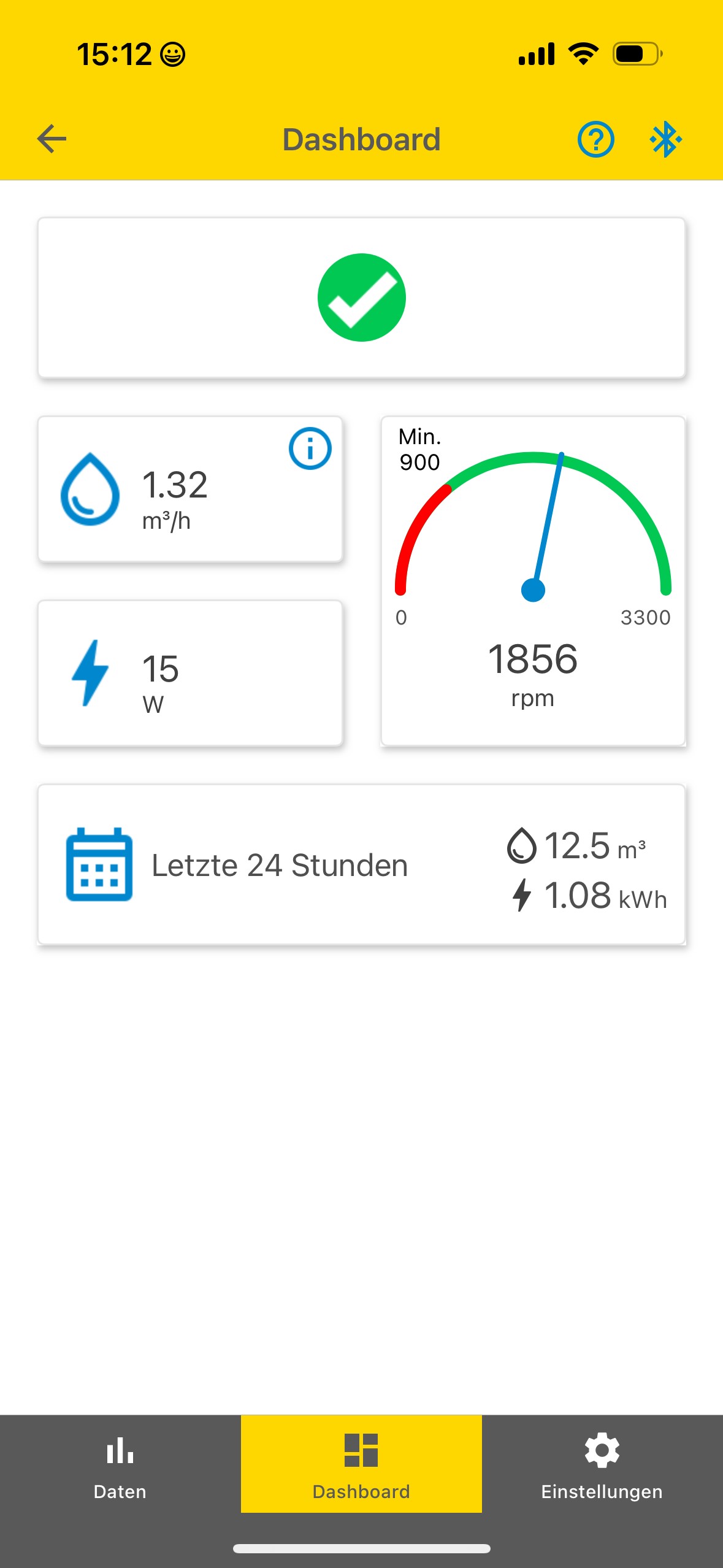

Konfigurieren Sie Ihr S1-700-Pumpsystem
wenn Sie die S-Connect App verwenden:
- Verbinden Sie sich über Bluetooth™ mit dem S1-700 Controller
- Wählen Sie den richtigen Pumpenkopf aus und geben Sie dann die korrekte Gesamtförderhöhe (TDH) für Ihre Installation ein
- Aktivieren Sie die Zubehörteile, die mit dem Controller verbunden sind
- Konfigurieren Sie Ihr System mit den hier beschriebenen Funktionen:
