Con el accesorio Interruptor de Tanque a Distancia (RTS, por sus siglas en inglés), puede controlar automáticamente el llenado de tanques remotos. El RTS se utiliza cuando el tanque que se está llenando está demasiado lejos para usar el accesorio "Interruptor de Tanque Lleno" de LORENTZ.

IMPORTANTE: El Interruptor de Tanque a Distancia utilizado con el S1-200 no es compatible con el sistema S1-700. Las dos versiones difieren en tamaño, y el RTS del S1-200 incluye adaptadores de conexión para mangueras. Consulte la ficha técnica correspondiente para especificaciones detalladas.

fullscreen

El Interruptor de Tanque a Distancia se instala en la tubería de descarga (o manguera) cerca del controlador. Una válvula de flotador (no incluido) se instala en el tanque situado al final de la línea de descarga.
El RTS también incluye una válvula antirretorno para evitar que el agua fluya de regreso por la tubería hacia la fuente de agua.
La válvula antirretorno reduce el tiempo de recarga de la tubería cuando la bomba se enciende y apaga.

fullscreen

Cuando el tanque está vacío, la válvula de flotador se abre, activando la bomba a través del Interruptor de Tanque a Distancia. Si el tanque está lleno, la válvula de flotador se cierra y detiene el flujo de agua. Esta acción activa el controlador para detener la bomba mediante una señal proveniente del Interruptor de Tanque a Distancia.
Cada 15 minutos, el controlador analizará si es necesario llenar el tanque o no. (valor configurable en la aplicación S-Connect).

El siguiente ejemplo muestra el S1-200, la misma función también se aplica al S1-700.

fullscreen

El accesorio Interruptor de Tanque a Distancia se conecta al conector de entrada del controlador marcado con el siguiente símbolo, que está impreso en la carcasa del controlador.

fullscreen

A continuación, se muestra un video que muestra cómo conectar correctamente el accesorio al controlador. (Este ejemplo muestra el S1-200, la conexión también se aplica al S1-700)

Asegúrese de que el accesorio RTS esté correctamente instalado y conectado al controlador S1 de acuerdo con el manual de instalación. Verifique también que el controlador S1 y el sistema fotovoltaico estén cableados correctamente y que la válvula de flotador esté instalada en el extremo de la tubería de descarga dentro del depósito.

IMPORTANTE – La activación del Interruptor de Tanque a Distancia debe realizarse únicamente a través de la aplicación S-Connect siguiendo las instrucciones indicadas a continuación:

IMPORTANTE – Asegúrese de seleccionar el «tamaño de bomba» correcto. Consulte el siguiente artículo para más información:

Siga estos pasos (ver también la página 2 del manual):

Manual del RTS para S1-200

• Instale y conecte todos los componentes del sistema.

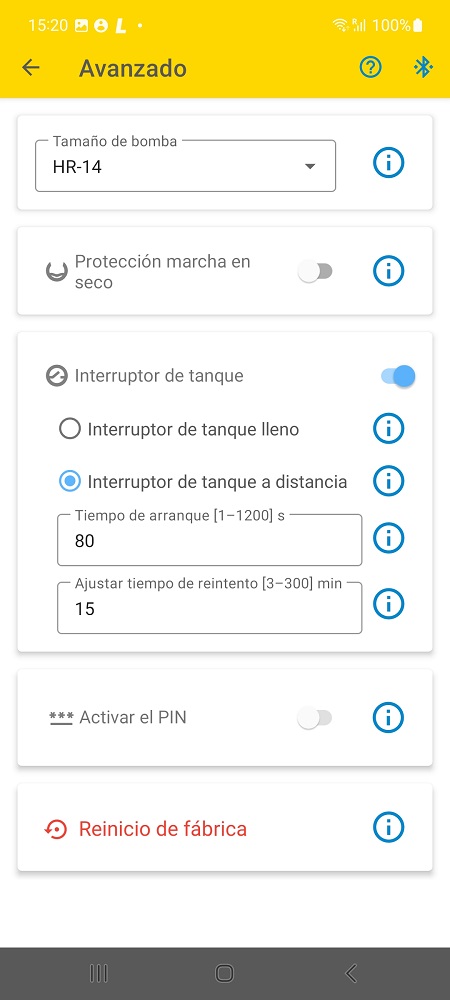

• Active el Interruptor de Tanque a Distancia en la "aplicación S-Connect":
  • Accede a la aplicación S-Connect y selecciona tu sistema de bombeo.
  • Vaya a «Ajustes» → «Ajustes avanzados»
  • Active «Interruptor de tanque» y selecciona «Interruptor de Tanque a Distancia».
  • El valor predeterminado del «Tiempo de arranque» está configurado para el funcionamiento a la altura máxima de la bomba (ver ficha técnica del «S1-200-HRE»). Ajuste este valor si tu sistema trabaja con una altura inferior.
  • El «Tiempo de reintento» se puede ajustar si es necesario. Este determina la frecuencia con la que el controlador verifica (por defecto cada 15 minutos) si el depósito necesita ser llenado.
  • Aplicar los cambios.
• Encienda el controlador S1-200 para reanudar el funcionamiento normal de la bomba.

fullscreen

La tubería debe llenarse de agua una vez durante la instalación inicial para garantizar el correcto funcionamiento del RTS. Para hacerlo, siga estos pasos (ver también la página 2 del manual):

Manual del RTS para S1-700

• Instale y conecte todos los componentes del sistema.
• Encienda el controlador S1-700 y deje que la bomba funcione hasta que las tuberías estén llenas de agua y el agua haya llegado al depósito. Esta operación debe hacerse una sola vez durante la instalación inicial, antes de activar el Interruptor de Tanque a Distancia en la aplicación S-Connect.
• Apague el controlador.

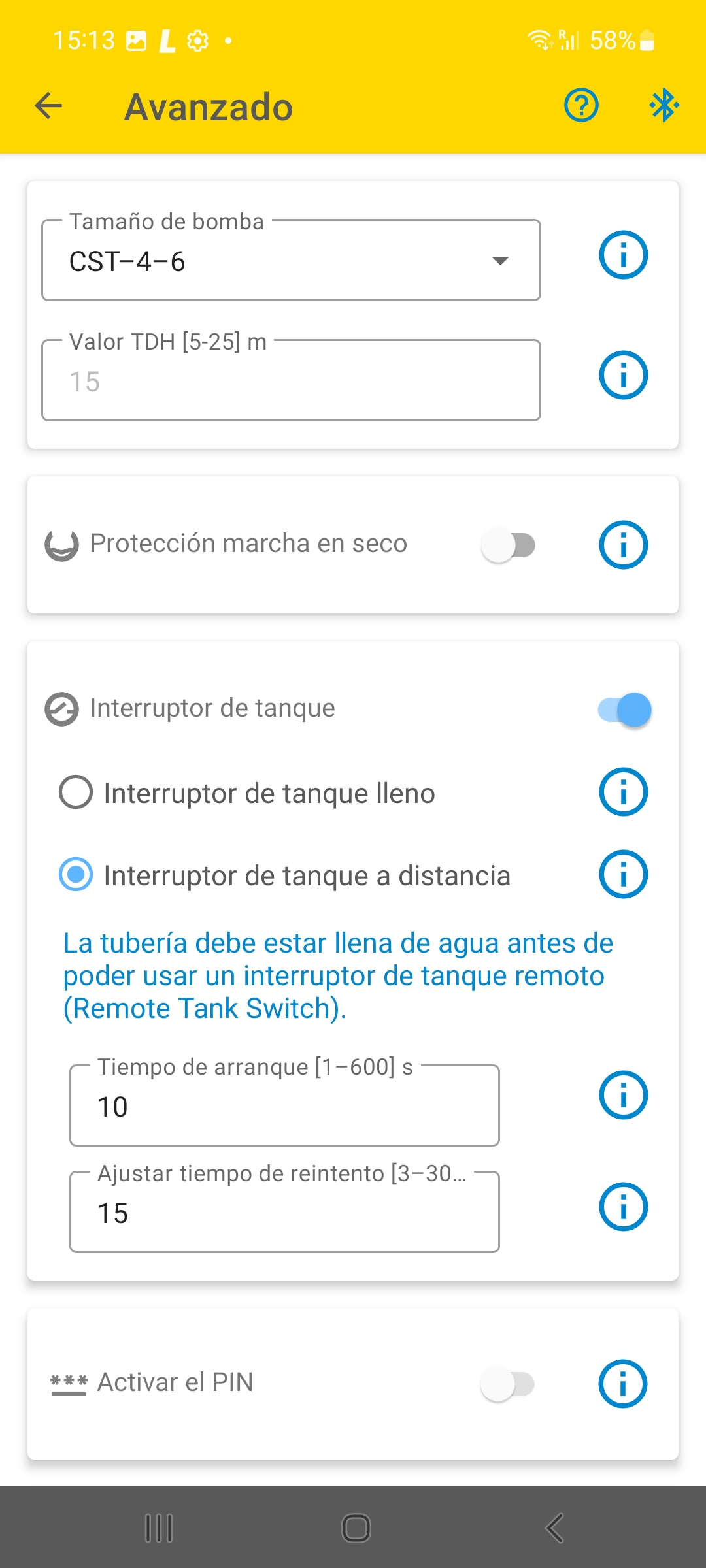

• Active el Interruptor de Tanque a Distancia en la "aplicación S-Connect":
  • Acceda a la aplicación S-Connect y seleccione su sistema de bombeo.
  • Ve a «Ajustes» → «Ajustes avanzados»
  • Activa «Interruptor de tanque» y selecciona «Interruptor de Tanque a Distancia».
  • El «Tiempo de arranque» está preajustado en 10 segundos y no necesita modificarse.
  • El «Tiempo de reintento» se puede ajustar si es necesario. Este determina la frecuencia con la que el controlador verifica (por defecto cada 15 minutos) si el depósito necesita ser llenado.
  • Aplique los cambios.
• Encienda el controlador S1-700 para reanudar el funcionamiento normal de la bomba.
