• Installare un adattatore che corrisponda al tipo di filettatura e alle dimensioni di mandata della testa della pompa. Il materiale dell'adattatore dipende dal tipo di tubo utilizzato (plastica o acciaio) e deve essere di provenienza locale. Fare riferimento alla tabella seguente:

• Successivamente, collegare un tubo di dimensioni adeguate per la mandata della pompa.

Questo è importante per abbassare e recuperare la pompa in modo sicuro.

Assicurarsi che il controllore S1-700 e il dispositivo PV Disconnect siano installati uno vicino all'altro: il cavo MC4 tra di essi è lungo solo 50 cm [1.6 ft].

Per linee guida dettagliate, vedere il seguente articolo:

fullscreen

Per prestazioni ottimali, assicurarsi di effettuare il cablaggio corretto.

IMPORTANTE: la tensione totale a circuito aperto (Voc) del campo fotovoltaico non deve superare i 220 V, altrimenti il controllore verrà danneggiato.

Per ulteriori informazioni, fare riferimento al seguente articolo:

La spina del motore include un fermo che deve essere avvitato al controllore:

Installare eventuali accessori come la protezione contro il funzionamento a secco, l'interruttore serbatoio pieno o l'interruttore serbatoio remoto, e collegarli alle prese appropriate sul controllore S1-700. Per ulteriori informazioni, consultare i seguenti articoli:

Nell'esempio seguente viene collegato solo il sensore di protezione contro il funzionamento a secco; se si desidera collegare gli altri due sensori, farlo nella presa corrispondente.

Assicurarsi che sia il PV Disconnect che il controllore S1-700 siano “SPENTI” durante il collegamento.

#ivideo id=d391dabe1f12e3ce5a

Per le istruzioni sulla messa a terra, fare riferimento a:

fullscreen

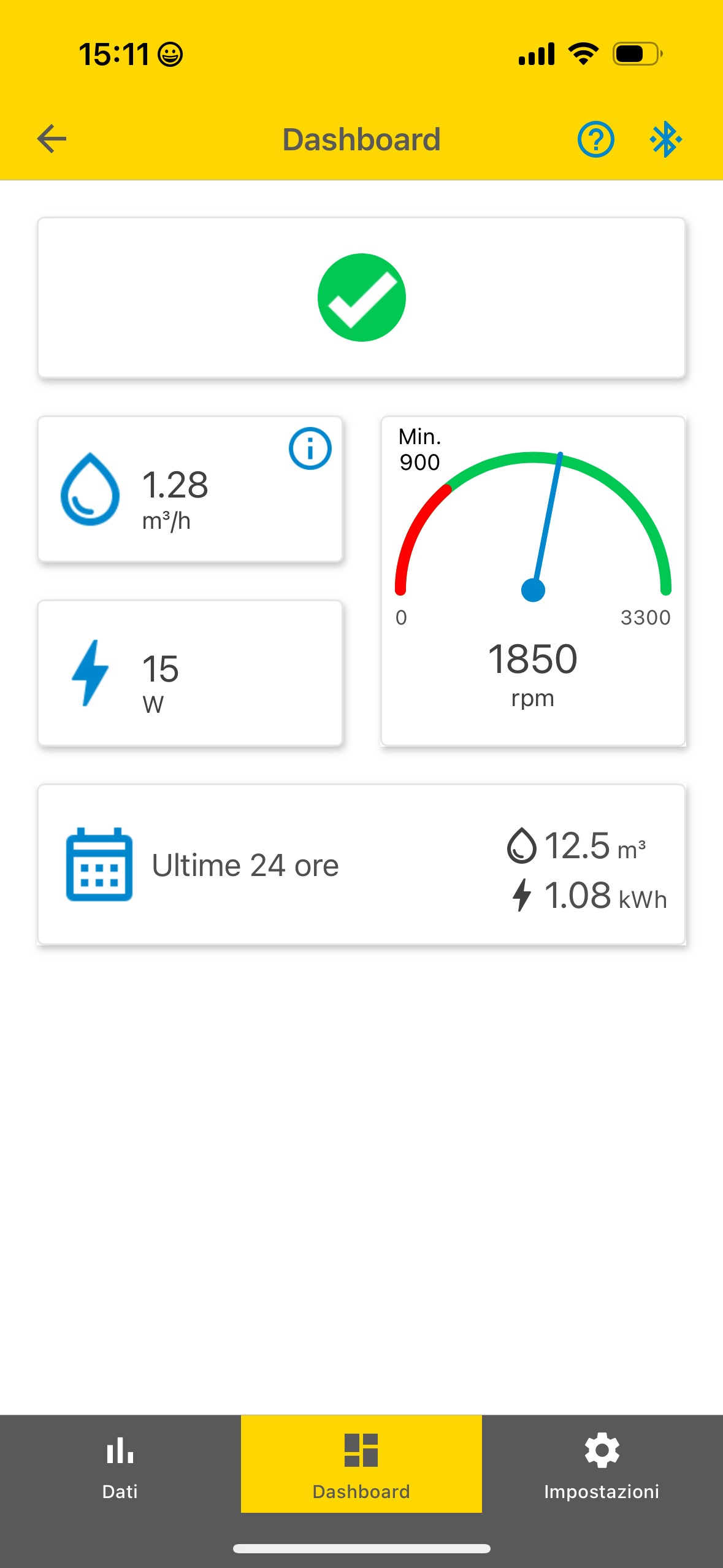

• Collegatevi al controllore S1-700 tramite Bluetooth™
• Selezionate la testa della pompa corretta
• Attivare gli accessori collegati al controllore
• Configura il tuo sistema utilizzando le funzioni descritte qui:
  • Utilizzo dell'applicazione S-Connect con i sistemi di pompaggio S1

fullscreen
