Instalação do sistema de bombagem S1-700 passo a passo

Índice

  • Instale o aplicativo S-Connect
  • Ligar um adaptador e a tubagem à saída da bomba
  • Prenda uma corda de segurança na bomba
  • Montar o interrutor de desconexão FV (PV Disconnect) e o controlador S1-700
  • Ligar os módulos fotovoltaicos em série
  • Conecte o cabo do motor ao controlador S1-700
  • Instalar e ligar os acessórios ao controlador S1-700 (se aplicável)
  • Ligar os cabos FV (MC4) ao controlador e ao PV Disconnect
  • Ligação à terra do controlador S1-700
  • Colocar os módulos fotovoltaicos virados para o sol
  • Mergulhar a bomba em água
  • Ligar primeiro o PV Disconnect e depois o controlador S1-700
  • Configure o seu sistema de bombagem S1-700
    • Se NÃO estiver a utilizar a aplicação S-Connect:
    • Se estiver a utilizar a aplicação S-Connect:

O S1-700 é um sistema de bombagem solar plug-and-play projetado para instalação rápida e fácil. Siga estes passos para instalar sua bomba em qualquer fonte de água limpa:

Instale o aplicativo S-Connect

IMPORTANTE: A utilização da aplicação S-Connect é opcional, uma vez que a bomba está pronta a funcionar sem a aplicação.

Use este aplicativo para controlar e monitorizar localmente seu sistema de bombagem via Bluetooth™.

  • Baixando o aplicativo S-Connect

Ligar um adaptador e a tubagem à saída da bomba

  • Instale um adaptador que corresponda ao tipo de rosca e ao tamanho da saída da cabeça da bomba. O material do adaptador depende do tipo de tubo utilizado (plástico ou metal) e deve ser adquirido localmente. Consulte a tabela abaixo:
Modelo de bombaTamanho da saída
CST-2-10Rp 1-1/4”NPT 1-1/4”
CST-4-6Rp 1-1/2”NPT 1-1/2”
  • De seguida, ligue um tubo com a dimensão adequada para a saída da bomba.

Prenda uma corda de segurança na bomba

Isso é importante para abaixar e recuperar a bomba com segurança.

Montar o interrutor de desconexão FV (PV Disconnect) e o controlador S1-700

Certifique-se de que o controlador S1-700 e o PV Disconnect estejam instalados próximos um do outro — o cabo MC4 entre eles tem apenas 50 cm [1,6 pés] de comprimento.

Para obter diretrizes detalhadas, consulte o seguinte artigo:

  • Instalação do controlador S1
fullscreen

Ligar os módulos fotovoltaicos em série

Garanta a fiação correta para um desempenho ideal.

IMPORTANTE: A tensão total de circuito aberto (Voc) do seu gerador FV não deve exceder 220 V ou o controlador será danificado.

Para mais informações, consulte o seguinte artigo:

  • Sistemas S1-700: ligação de módulos FV em série

Conecte o cabo do motor ao controlador S1-700

Veja o vídeo seguinte para ver como ligar o cabo do motor ao controlador:

Instalar e ligar os acessórios ao controlador S1-700 (se aplicável)

Instale quaisquer acessórios, como proteção contra funcionamento a seco, interrutor de tanque cheio ou interrutor do tanque à distância, e ligue-os às tomadas apropriadas no controlador S1-700. Para mais informações, consulte os seguintes artigos:

  • Função e uso do interruptor do tanque à distância
  • Função e uso do interruptor de tanque cheio
  • Função e uso da proteção contra funcionamento a seco

No exemplo seguinte, apenas está ligado o sensor de proteção contra funcionamento a seco; se pretender ligar os outros dois sensores, ligue-os à tomada correspondente.

Ligar os cabos FV (MC4) ao controlador e ao PV Disconnect

Certifique-se de que tanto o PV Disconnect como o controlador S1-700 estão "OFF" durante a ligação.

Ligação à terra do controlador S1-700

Para obter instruções de ligação à terra, consulte:

  • Como ligar à terra o sistema de bombagem S1-700
fullscreen

Colocar os módulos fotovoltaicos virados para o sol

Mergulhar a bomba em água

Ligar primeiro o PV Disconnect e depois o controlador S1-700

Configure o seu sistema de bombagem S1-700

Se NÃO estiver a utilizar a aplicação S-Connect:

Depois de ligar o PV Disconnect e o controlador, deve ativar manualmente quaisquer acessórios ligados no passo 7 (exceto o interrutor do tanque à distância, que só pode ser ativado através da aplicação).
Consulte o seguinte guia com vídeos que explicam como ativar manualmente os acessórios sem utilizar a aplicação:

  • Ativação de acessórios sem o aplicativo S-Connect

Se estiver a utilizar a aplicação S-Connect:

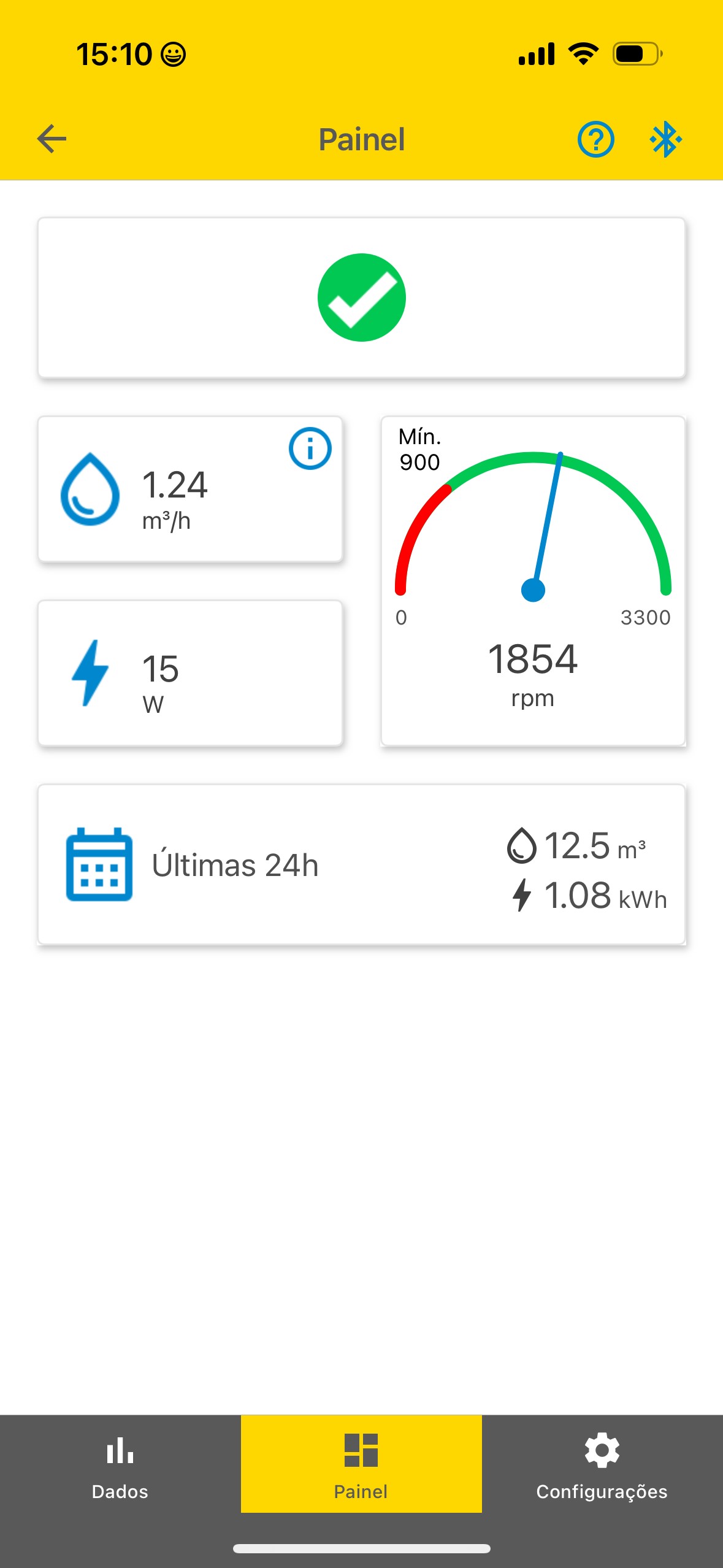

  • Ligue-se ao controlador S1-700 através de Bluetooth™
  • Selecione a cabeça de bomba correta e, em seguida, introduza a Cabeça Dinâmica Total (TDH) correta para a sua instalação
  • Ative os acessórios ligados ao controlador
  • Configure seu sistema usando as funções descritas aqui:
    • Utilização da aplicação S-Connect com sistemas de bombagem S1
fullscreen
