system 1
pump system: PSk2-9 C-SJ8-44
flow rate: 72 m³/day
total dynamic head (TDH): 180 m
solar generator: 18.4 kWp
system 2
pump system: PSk2-21 C-SJ8-50
flow rate: 72 m³/day
total dynamic head (TDH): 230 m
solar generator: 22.7 kWp
Xemanzana
Guatemala
Guatemala Solar
Agosto 2019

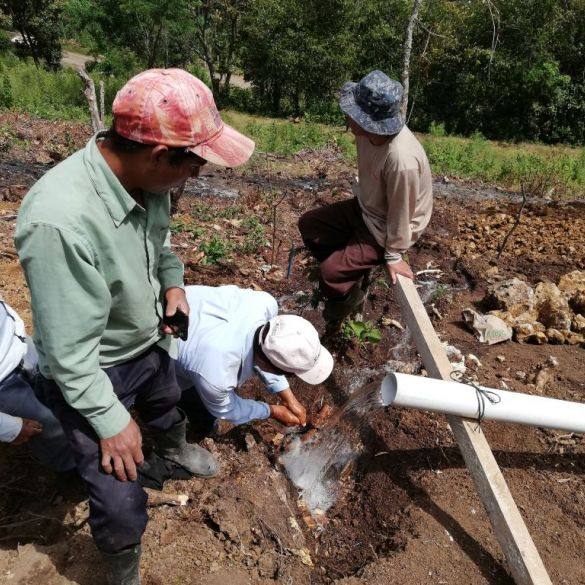

Agua potable para 52 familias. Captación de un nacimiento. Sistema con un rebombeo. Primera etapa con 177m carga estática, segunda etapa con 231m carga estática. Generador fotovoltaico y controlador ubicados en el lugar de rebombeo para ambas sistemas.
System1 tiene un filtro sinusoidal con capacidad de 500V y 17A. Longitud de cable de motor es de 530m con 2/0 gauge aluminium con 3 lineas y 1 tierra. Debido a la distancia larga del cable del well probe sensor se ha instalada una separaci'on galvanica adicional para evitar el riesgo de daños del controlador en eventos de rayos eléctricos. Este circuito esta alimentado por un panel solar de 50Wp. El relais is un universal timer relay y el tiempo de cyclo es set to 5sec. En situaciones de poca luz en la noche el relais empieza a oscilar. El apagado automático del tanque lleno se realiza con un interruptor de flote.
System2 ubicado cerca al tanque de rebombeo esta conectado directamente al controlador con cable de awg10. El control automático de apagado de la bomba es relizado con un interruptor de presión de 400psi. El arbol de control de interruptor de presión cuenta con un amortiguador de golpes de ariete. Debido a una válvula de antiretorno aprox. 50m por encima de la bomba no hay problemas con la histeresis del interruptor de presión. Para evitar un pico en la presión del sistema debido a la inercia del sistema controlador bomba se ha instalado un tubo amortiguador de 3inch en paralelo a la válvulo de flote en el tanque de distribución. Este tubo recibe el agua bombeado en caso de que la válvula de flote ha interrumpido el flujo hasta la bomba esta parada.
