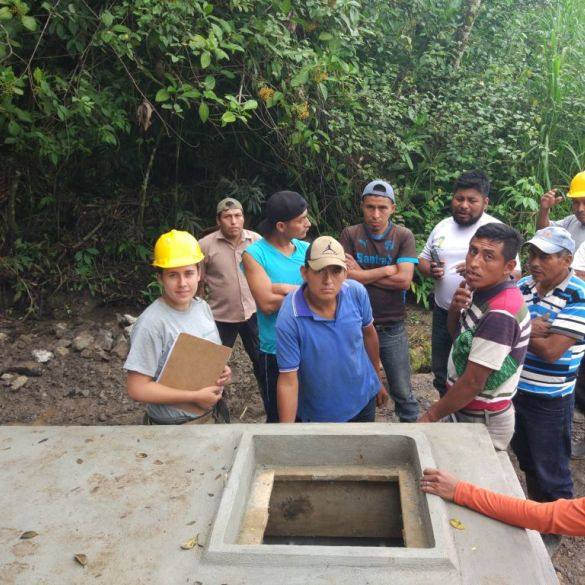

Proyecto para abastecer de agua potable a la comunidad rural de La Reforma en Guatemala con bomba solar Lorentz PS2-1800 CS-F4-6. El tanque de captación tiene 20m3 y el nivel de agua en el tanque es entre 0.2-1m mas alto que el nivel de la bomba. La bomba esta instalado sobre el nivel de inhundación del rio instalado en una caseta.

Controles: Water sensor pipe install, control de tanque de distribución lleno a través de una válvula de flote y un interruptor de flujo. El interruptor de flujo trabaja en conjunto con un relais de contacto normalmente cerrado, alimentado por circuito de 24Vdc 60mA del controlador. Tiempo de espera en evento de tanque lleno es 15min. La bomba hace un intento de arranque cada 15min durante aprox. 10 sec. Si no hay flujo la bomba se apaga y si hay flujo el interruptor de flujo mantiene el contacto cerrado. Este sistema ha demostrado de funcionar muy bien y también evita que la bomba esta operando con aire mezlado con el agua y no se purga por falta de presión suficiente para impulsar el agua a los 40m.

El sistema de generado fotovoltaico ha sido sobre dimensionado para asegurar bombeo en situaciones de nubosidad. La bomba tjrabaja hasta 90W/m2 con aprox. 0.5m3/h.
