Fonction et utilisation de l’interrupteur de réservoir à distance

Avec l’accessoire Interrupteur de réservoir à distance (RTS – pour ses sigles en anglais), vous pouvez contrôler automatiquement le remplissage de réservoirs éloignés. Le RTS est utilisé lorsque le réservoir à remplir est trop éloigné pour utiliser un accessoire LORENTZ "Interrupteur de réservoir plein".

IMPORTANT : L’interrupteur de réservoir à distance utilisé avec le système S1-200 n’est pas compatible avec le système S1-700. Les deux versions diffèrent par leur taille, et le RTS pour le S1-200 inclut des adaptateurs pour raccordement par tuyau. Veuillez consulter la fiche technique correspondante pour plus de détails.

fullscreen

L’Interrupteur de réservoir à distance est installé sur le tuyau (ou flexible) de refoulement, à proximité du contrôleur. Un robinet à flotteur (non inclus) est installé dans le réservoir situé à l’extrémité de la ligne de refoulement.
Le RTS comprend également un clapet anti-retour pour empêcher le retour d’eau vers la source.
Ce clapet réduit le temps de remplissage de la conduite lorsque la pompe s’allume ou s’éteint.

fullscreen

Lorsque le réservoir est vide, le robinet à flotteur s’ouvre, activant la pompe via le RTS. Si le réservoir est plein, le robinet à flotteur se ferme et bloque l’écoulement de l’eau. Cette action envoie un signal au contrôleur pour arrêter la pompe, via l’interrupteur de réservoir à distance.
Toutes les 15 minutes, le contrôleur analyse si le réservoir doit être rempli ou non (valeur modifiable via l’application S-Connect).

L’exemple suivant montre le S1-200, mais le même fonctionnement s’applique au S1-700.

fullscreen

Connexion au contrôleur

L’accessoire Interrupteur de réservoir à distance se connecte à la prise d’entrée du contrôleur, marquée par le symbole suivant imprimé sur le boîtier du contrôleur.

fullscreen

Retirez le capuchon de protection de la prise d’entrée du contrôleur.

Prenez le câble muni du connecteur du RTS et alignez correctement les broches avec la prise du contrôleur.

Vissez fermement le connecteur jusqu’à ce qu’il s’arrête.

Voici une vidéo expliquant comment connecter correctement l’accessoire au contrôleur. (Cet exemple montre le S1-200, la connexion est également valable pour le S1-700)

Cliquez sur le bouton pour charger le contenu de videos.sproutvideo.com.

Charger le contenu

Activation

Assurez-vous que l’accessoire RTS (RTS – par son sigle en anglais) est correctement installé et connecté au contrôleur S1 conformément au manuel d’installation. Vérifiez également que le contrôleur S1 et l’installation PV sont câblés correctement et que le robinet à flotteur est installé à l’extrémité du tuyau de refoulement dans le réservoir.

IMPORTANT – L’activation de l’Interrupteur de réservoir à distance doit être effectuée uniquement via l’application S-Connect en suivant les instructions ci-dessous :

Activation du RTS dans les systèmes S1-200

IMPORTANT – Veuillez vous assurer de sélectionner la bonne version de la "Tête de pompe", consultez l’article ci-dessous pour plus d’informations :

  • Réglage de la taille correcte de la tête de pompe dans l’application

Procédez comme suit (voir également page 2 du manuel) :

Manuel pour le RTS du S1-200

  • Installez et connectez tous les composants du système.
  • Activez l’Interrupteur de réservoir à distance dans "l’application S-Connect" :
    • Connectez-vous à l’application S-Connect et sélectionnez votre système de pompage.
    • Allez dans «Paramètres» → «Paramètres avancés»
    • Activez «Interrupteur de réservoir» et sélectionnez «Interrupteur de réservoir à distance».

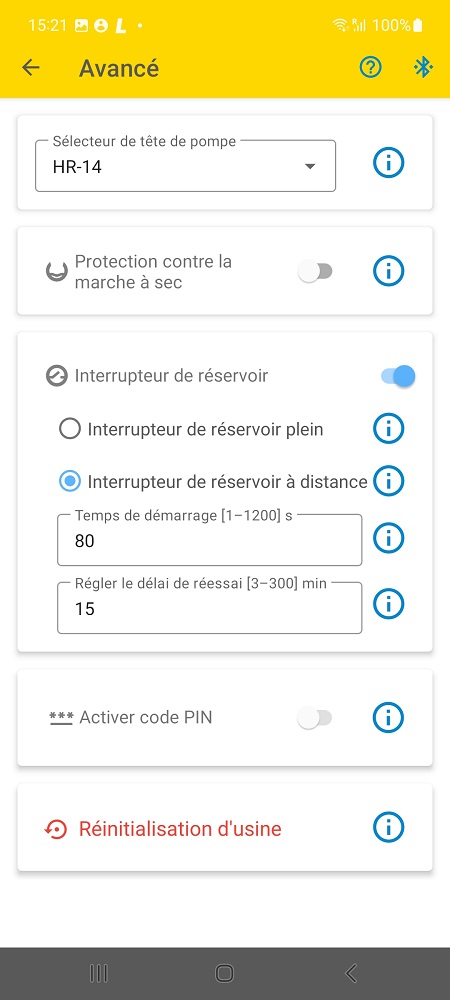

    • La valeur par défaut du «Temps de démarrage» est réglée pour un fonctionnement à la hauteur manométrique maximale de la pompe (voir la fiche technique du «S1-200-HRE»). Ajustez cette valeur si votre système fonctionne avec une hauteur plus faible.
    • Le «Délay de réessai» peut être ajusté si nécessaire. Il détermine la fréquence à laquelle le contrôleur vérifie (par défaut toutes les 15 minutes) si le réservoir doit être rempli.
    • Appliquez les modifications.
  • Allumez le contrôleur S1-200 pour reprendre le fonctionnement normal de la pompe.
fullscreen

Activation du RTS dans les systèmes S1-700

Le tuyau de refoulement doit être rempli d’eau une fois lors de l’installation initiale pour garantir le bon fonctionnement du RTS. Pour ce faire, suivez ces étapes (voir également page 2 du manuel) :

Manuel pour le RTS du S1-700

  • Installez et connectez tous les composants du système.
  • Allumez le contrôleur S1-700 et laissez la pompe fonctionner jusqu'à ce que les tuyaux ascendants soient remplis d'eau et que l'eau ait atteint le réservoir. Cette opération doit être réalisée une seule fois lors de l’installation initiale avant que l’Interrupteur de réservoir à distance ne soit activé dans l’application S-Connect.
  • Éteignez le contrôleur.
  • Activez l’Interrupteur de réservoir à distance dans "l’application S-Connect" :
    • Connectez-vous à l’application S-Connect et sélectionnez votre système de pompage.
    • Allez dans «Paramètres» → «Paramètres avancés»
    • Activez «Interrupteur de réservoir» et sélectionnez «Interrupteur de réservoir à distance».

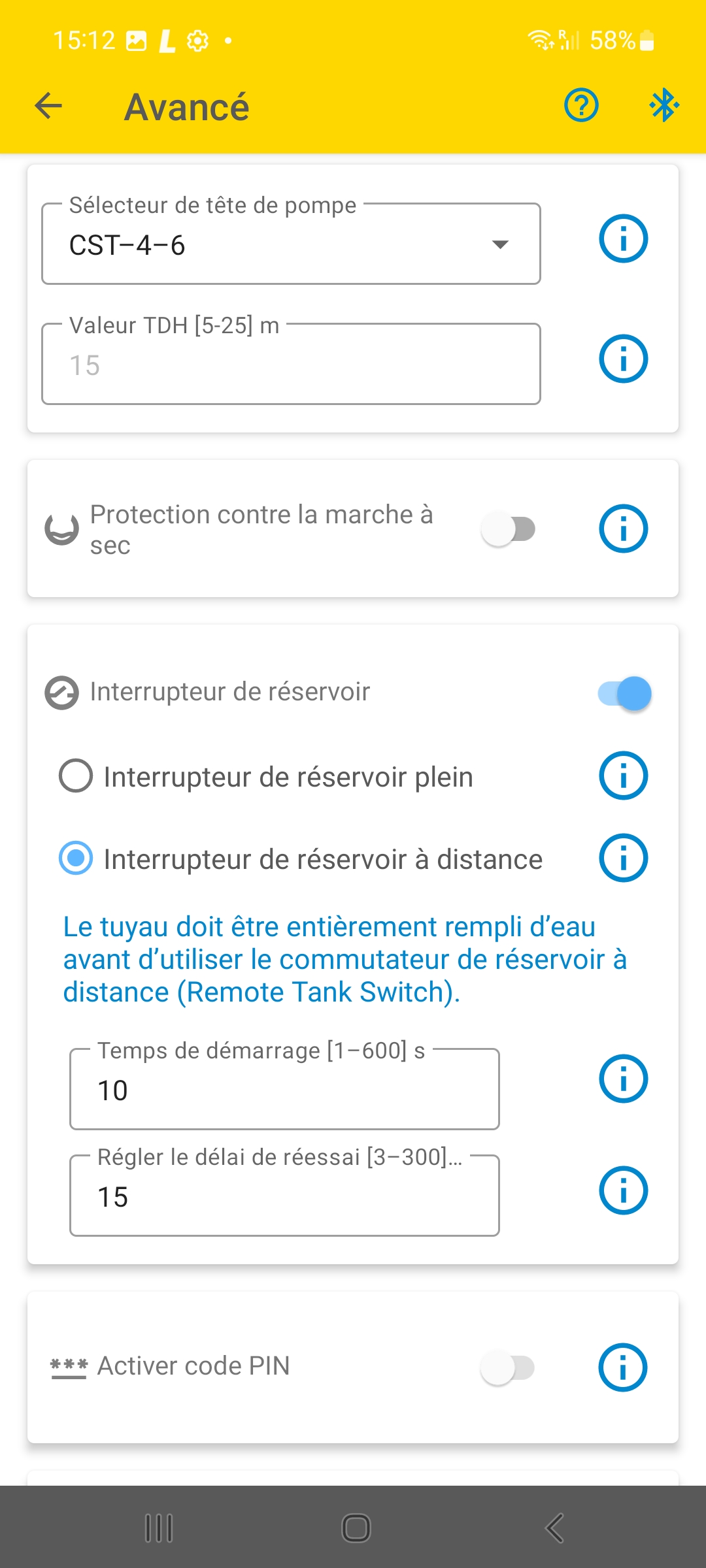

    • Le «Temps de démarrage» est préréglé à 10 secondes et ne nécessite pas d’ajustement.
    • Le «Délay de réessai» peut être ajusté si nécessaire. Il détermine la fréquence à laquelle le contrôleur vérifie (par défaut toutes les 15 minutes) si le réservoir doit être rempli.
    • Appliquez les modifications.
  • Rallumez le contrôleur S1-700 pour reprendre le fonctionnement normal de la pompe.
fullscreen

Lecture complémentaire

  • Gérer les entrées de capteurs et d’accessoires avec l’application S-Connect

Dépannage

Événement dans l’applicationComportement des voyants sur le contrôleurQue se passe-t-il ?Comment résoudre le problème ?Que se passe-t-il ensuite ?
LED verteLED rouge
Interrupteur de réservoir à distanceClignotanteFixe
  • L’accessoire Interrupteur de réservoir à distance est installé et a détecté un réservoir plein. Le robinet à flotteur installé sur le réservoir, à l’extrémité de la conduite de refoulement, s’est fermé.
  • Vérifiez le niveau d’eau et confirmez que le réservoir est bien plein.
  • Vérifiez que le robinet à flotteur est correctement installé sur le réservoir et qu’il est effectivement fermé.
  • Le RTS surveille le débit d’eau dans le tuyau et, sur cette base, envoie des signaux au contrôleur pour démarrer ou arrêter la pompe. Le contrôleur effectue des démarrages périodiques toutes les 15 minutes (ou selon la valeur de « Délay de réessai » définie dans l’application) pour vérifier le débit d’eau. Lorsque le réservoir n’est plus plein, le clapet à flotteur s’ouvre et la pompe redémarre automatiquement.
Erreur capteur Interrupteur de réservoir à distanceClignotanteFixe
  • L’accessoire Interrupteur de réservoir à distance est obstrué ou endommagé.
  • Inspectez l’Interrupteur de réservoir à distance pour détecter tout encrassement. Suivez les étapes d’inspection et de nettoyage décrites ci-dessus sur cette page, et vérifiez l’absence de dommages.
  • S’il n’est pas endommagé, l’Interrupteur de réservoir à distance fonctionnera correctement une fois nettoyé et réinstallé.
  • S’il est endommagé, contactez votre distributeur agréé pour le remplacer.
Faible puissance 1, 2ClignotanteClignotante
  • Un accessoire Interrupteur de réservoir plein est installé, mais l’événement « Faible puissance 2 » apparaît avant que le contrôleur n’identifie un réservoir plein.
  • Si un interrupteur de réservoir à distance est installé et que le système fonctionne avec une hauteur manométrique totale (TDH) faible par rapport à la hauteur maximale de refoulement de la pompe (voir fiche technique «S1-200» ou «S1-700»), celle-ci peut s'arrêter avec une erreur « Faible puissance » en raison de la fermeture de la vanne à flotteur avant que le contrôleur ne commence à évaluer l'événement « Interrupteur de réservoir á distance ». Pour résoudre ce problème, réduisez la valeur par défaut du « Temps de démarrage » dans l'application S-Connect : accédez à Paramètres → Paramètres avancés → Interrupteur de réservoir → Interrupteur de réservoir á distance → réglez le temps de démarrage sur une valeur inférieure.
  • Le contrôleur réessayera automatiquement toutes les 2 minutes. Vous pouvez également le redémarrer manuellement en activant et désactivant l'interrupteur.

Lecture complémentaire

  • Nettoyage et dépannage de l’interrupteur de réservoir à distance

Cet article vous a-t-il été utile ?
