Chez LORENTZ, nous déconseillons généralement l'utilisation de batteries en première intention avec nos systèmes. Nos pompes et moteurs sont très performants et conçus pour fonctionner même par temps nuageux. Dans de nombreux cas, l'ajout d'un module solaire supplémentaire à votre générateur photovoltaïque existant constitue une solution plus économique et sans entretien. Grâce à la technologie MPPT (Maximum Power Point Tracking) des contrôleurs S1, le système optimise la consommation d'énergie pour pomper à vitesse maximale dès que l'énergie solaire est disponible.
Consultez les graphiques ci-dessous. Ils montrent clairement comment le simple ajout d'un module photovoltaïque peut augmenter considérablement le débit d'eau quotidien, même pendant les mois les plus nuageux de l'année. Cette solution est non seulement plus économique que l'utilisation de batteries, mais elle garantit également un pompage fiable pour les 30 prochaines années.
Si l'eau est nécessaire la nuit (par exemple pour le bétail), nous recommandons tout particulièrement un stockage adéquat pendant la journée. Les réservoirs surélevés sont couramment utilisés en agriculture pour garantir une disponibilité de l'eau 24h/24 et 7j/7 grâce à une distribution gravitaire.
Les systèmes S1 peuvent également fonctionner sur le courant alternatif (CA) du réseau ou d'un générateur diesel à l'aide d'un PowerPack (accessoire supplémentaire), ou d'une alimentation en courant continu constante dans la plage de tension et de puissance de la pompe. Pour plus d'informations, consultez la page «Utilisation de sources d'énergie alternatives, telles que le réseau ou les générateurs diesel».
Cependant, si la planification de l'installation nécessite l'utilisation du contrôleur S1 avec des batteries, cela peut être possible en prenant en compte certains aspects importants :
La vitesse de la pompe et le débit d'eau seront limités en fonction de la tension de la batterie.
Pour référence, le système de pompage S1-200 avec une tension de :
- 24 V → atteindra environ 1270 mn-1
- 36 V → atteindra environ 1965 mn-1
- 46 V → atteindra la vitesse maximale : environ 2500 mn-1
Pour le système de pompage S1-700 avec une tension de :
- 48 V → atteindra environ 1550 mn-1
- 89 V → atteindra la vitesse maximale : environ 3300 mn-1
La tension du S1-200 ne doit pas dépasser 55 V et celle du S1-700 ne doit pas dépasser 220 V, car cela endommagerait le contrôleur S1.
Pour utiliser une batterie en toute sécurité, vous devez installer un «contrôleur de charge MPPT». Le contrôleur S1 doit être connecté à la sortie de charge (load output) du «contrôleur de charge MPPT».
De plus, nous recommandons l'installation d'un fusible temporisé de 15 A entre le contrôleur de charge et le contrôleur S1. (Certains contrôleurs de charge sont déjà équipés de fusibles intégrés ; dans ce cas, un fusible supplémentaire n'est pas nécessaire.)
AVERTISSEMENT - Lorsque le produit est alimenté par des batteries ou une alimentation électrique, un fusible à action retardée de 15 A doit être utilisé sur l’entrée du contrôleur.
Veuillez sélectionner un «contrôleur de charge» de batterie adapté à la taille et au type de batterie que vous prévoyez d'utiliser.
Ne connectez jamais une batterie directement au contrôleur S1, car cela peut endommager définitivement le système.

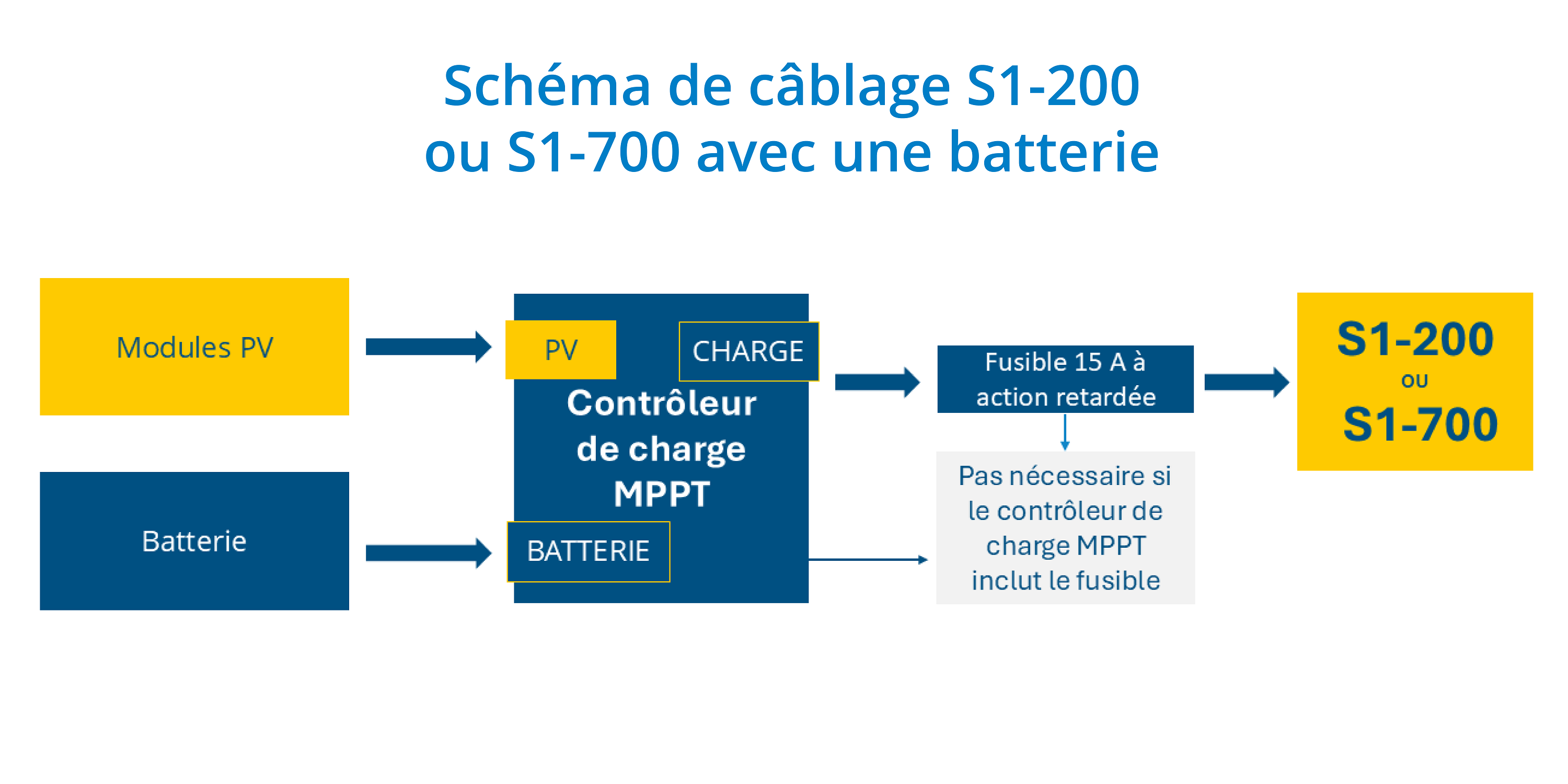

Vous trouverez ci-dessous un schéma pour illustrer le câblage correct :
