IMPORTANTE: El uso de la aplicación S-Connect es opcional, ya que la bomba está lista para funcionar sin necesidad de la aplicación.

• Instale un adaptador que coincida con el tipo de rosca y el tamaño de descarga del cabezal de la bomba. El material del adaptador depende del tipo de tubería que utilice (plástico o metal) y debe adquirirse localmente. Consulte la tabla a continuación:

• A continuación, conecte una tubería que tenga el tamaño adecuado para la descarga de la bomba.

Esto es importante para bajar y recuperar la bomba de forma segura.

Asegúrese de que el controlador S1-700 y el PV Disconnect estén instalados cerca uno del otro: el cable MC4 entre ellos mide solo 50 cm [1,6 pies] de largo.

Para obtener instrucciones detalladas, consulte el siguiente artículo:

fullscreen

Asegúrese de que el cableado sea correcto para un rendimiento óptimo.

IMPORTANTE: El voltaje total de circuito abierto (Voc) de su generador fotovoltaico no debe superar los 220 V o el controlador se dañará.

Para obtener más información, consulte el siguiente artículo:

Mira el siguiente vídeo para ver cómo conectar el cable del motor al controlador:

Instale cualquier accesorio, como la protección contra marcha en seco, el interruptor de tanque lleno o el interruptor de tanque a distancia, y conéctelos a los enchufes correspondientes del controlador S1-700. La activación de los accesorios se hará más adelante en el paso 13.
Para más información, consulte los siguientes artículos:

En el siguiente ejemplo se conecta solo el sensor de protección contra marcha en seco, si desea conectar los otros dos sensores hágalo en el enchufe correspondiente.

Asegúrese de que tanto el PV Disconnect como el controlador S1-700 estén "apagados"durante la conexión.

Para obtener instrucciones de conexión a tierra, consulte:

fullscreen

Después de encender el PV Disconnect y el controlador, debe activar manualmente cualquier accesorio conectado en el paso 7 (excepto el Interruptor de Tanque a Distancia, que solo se puede activar a través de la app).
Consulte la siguiente guía con vídeos que explican cómo activar manualmente los accesorios sin utilizar la app:

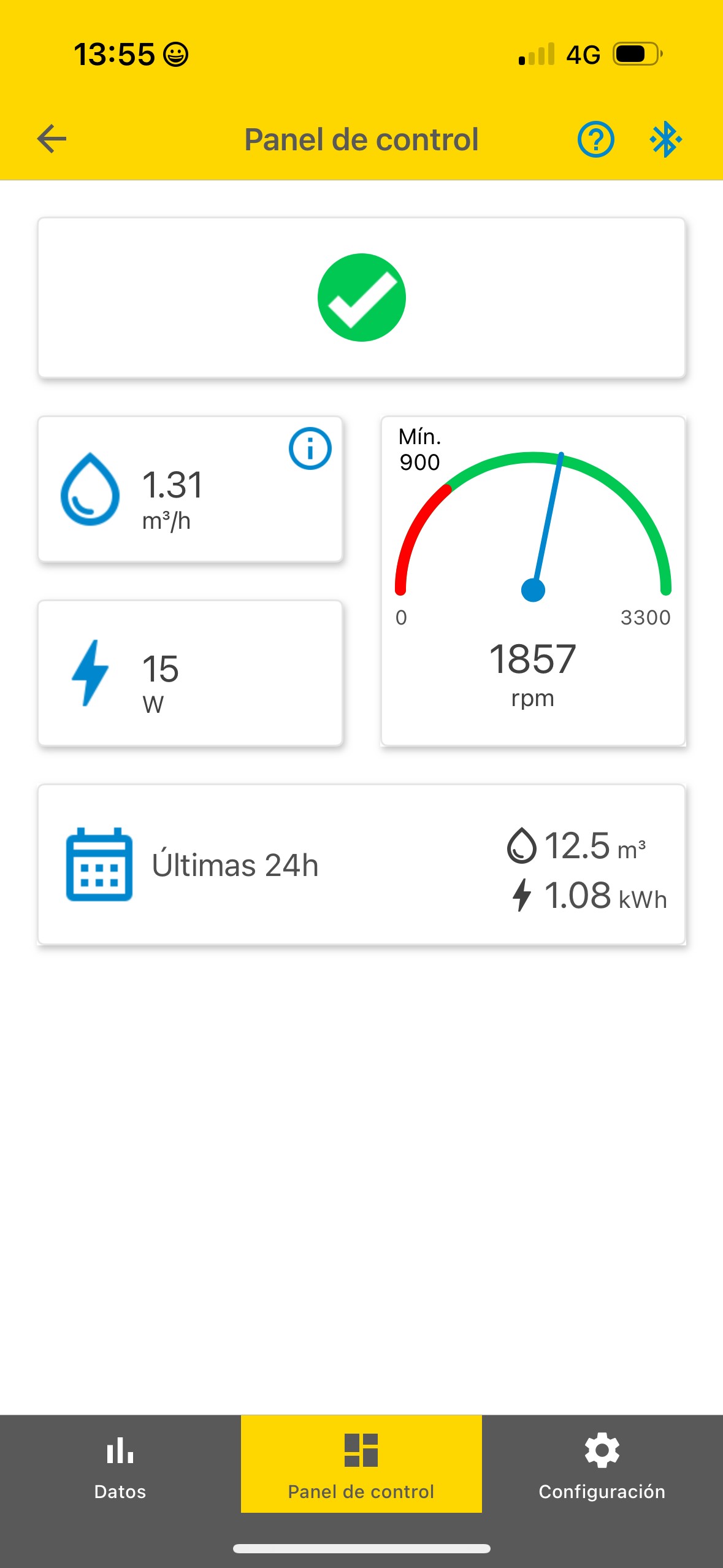

• Conéctese al controlador S1-700 a través de Bluetooth™
• Seleccione el cabezal de bomba correcto y, a continuación, introduzca la altura dinámica total (TDH) correcta de su instalación
• Active los accesorios conectados al controlador
• Configure su sistema utilizando las funciones descritas aquí:
  • Uso de la aplicación S-Connect con los sistemas de bombeo S1

fullscreen
