Installation du système de pompage S1-700, étape par étape

Table des matières

  • Installez l'application S-Connect
  • Connectez un adaptateur et un tuyau au refoulement de la pompe
  • Attachez une corde de sécurité à la pompe
  • Monter le sectionneur PV (PV Disconnect) et le contrôleur S1-700
  • Connecter les modules PV en série
  • Connectez le câble du moteur au contrôleur S1-700
  • Connecter les accessoires (le cas échéant)
  • Connecter les câbles PV (MC4) au contrôleur et au PV Disconnect
  • Mise à la terre du contrôleur S1-700
  • Positionner les modules PV face au soleil
  • Immerger la pompe dans l'eau
  • Allumez d'abord le PV Disconnect, puis le contrôleur S1-700
  • Configurez votre système de pompage S1-700
    • Si vous n'utilisez PAS l'application S-Connect :
    • Si vous utilisez l'appli S-Connect :

La S1-700 est un système de pompage solaire prête à l'emploi, conçue pour une installation rapide et facile. Suivez ces étapes pour installer la pompe sur n'importe quelle source d'eau propre :

Installez l'application S-Connect

IMPORTANT : L'utilisation de l'application S-Connect est facultative, car la pompe est prête à fonctionner sans l'application.

Utilisez cette application pour contrôler et surveiller localement votre système de pompage via Bluetooth™.
  • Télécharger l’application S-Connect

Connectez un adaptateur et un tuyau au refoulement de la pompe

  • Installez un adaptateur correspondant au type de filetage et à la taille de refoulement de la tête de pompe. Le matériau de l'adaptateur dépend du type de tuyau utilisé (plastique ou métal) et doit être d'origine locale. Consultez le tableau ci-dessous :
Modèle de pompeTaille de la décharge
CST-2-10Rp 1-1/4”NPT 1-1/4”
CST-4-6Rp 1-1/2”NPT 1-1/2”
  • Ensuite, raccordez un tuyau de taille adéquate pour le refoulement de la pompe.

Attachez une corde de sécurité à la pompe

Ceci est important pour abaisser et récupérer la pompe en toute sécurité.

Cliquez sur le bouton pour charger le contenu de videos.sproutvideo.com.

Charger le contenu

Monter le sectionneur PV (PV Disconnect) et le contrôleur S1-700

Assurez-vous que le contrôleur S1-700 et le PV Disconnect sont installés à proximité l'un de l'autre : le câble MC4 entre eux ne mesure que 50 cm [1.6 pi] de long.

Pour des directives détaillées, consultez l’article suivant :

  • Installer le contrôleur S1
fullscreen

Connecter les modules PV en série

Assurez un câblage correct pour des performances optimales.

IMPORTANT : La tension totale en circuit ouvert (Voc) de votre générateur PV ne doit pas dépasser 220 V, sinon le contrôleur sera endommagé.

Pour plus d'informations, reportez-vous à l'article suivant :

  • Systèmes S1-700: connexion des modules PV en série

Connectez le câble du moteur au contrôleur S1-700

Regardez la vidéo suivante pour savoir comment connecter le câble du moteur au contrôleur :

Cliquez sur le bouton pour charger le contenu de videos.sproutvideo.com.

Charger le contenu

Connecter les accessoires (le cas échéant)

Installez les accessoires nécessaires, tels que la protection contre la marche à sec, l'interrupteur de réservoir plein ou l'interrupteur de réservoir à distance, et connectez-les aux prises appropriées sur le contrôleur S1-700. L'activation des accessoires se fera plus tard, à l'étape 13.
Pour plus d'informations, consultez les articles suivants :

  • Fonction et utilisation de l’interrupteur de réservoir à distance
  • Fonction et utilisation de l’interrupteur de réservoir plein
  • Fonction et utilisation de la protection contre la marche à sec

Dans l'exemple ci-dessous, seule la protection contre la marche à sec est connectée. Si vous souhaitez connecter les deux autres capteurs, faites-le dans la prise correspondante.

Cliquez sur le bouton pour charger le contenu de videos.sproutvideo.com.

Charger le contenu

Connecter les câbles PV (MC4) au contrôleur et au PV Disconnect

Assurez-vous que le PV Disconnect et le contrôleur S1-700 sont tous deux sur «OFF» pendant la connexion.

Cliquez sur le bouton pour charger le contenu de videos.sproutvideo.com.

Charger le contenu

Mise à la terre du contrôleur S1-700

Pour les instructions de mise à la terre, reportez-vous à :

  • How to ground the S1-700 pump system
fullscreen

Positionner les modules PV face au soleil

Cliquez sur le bouton pour charger le contenu de videos.sproutvideo.com.

Charger le contenu

Immerger la pompe dans l'eau

Allumez d'abord le PV Disconnect, puis le contrôleur S1-700

Cliquez sur le bouton pour charger le contenu de videos.sproutvideo.com.

Charger le contenu

Configurez votre système de pompage S1-700

Si vous n'utilisez PAS l'application S-Connect :

Après avoir allumé le PV Disconnect et le contrôleur, vous devez activer manuellement tous les accessoires connectés à l'étape 7 (à l'exception de l'interrupteur de réservoir à distance, qui ne peut être activé que via l'appli).
Voir le guide suivant avec des vidéos expliquant comment activer manuellement les accessoires sans utiliser l'application :

  • Activation d’accessoires sans utiliser l’application S-Connect

Si vous utilisez l'appli S-Connect :

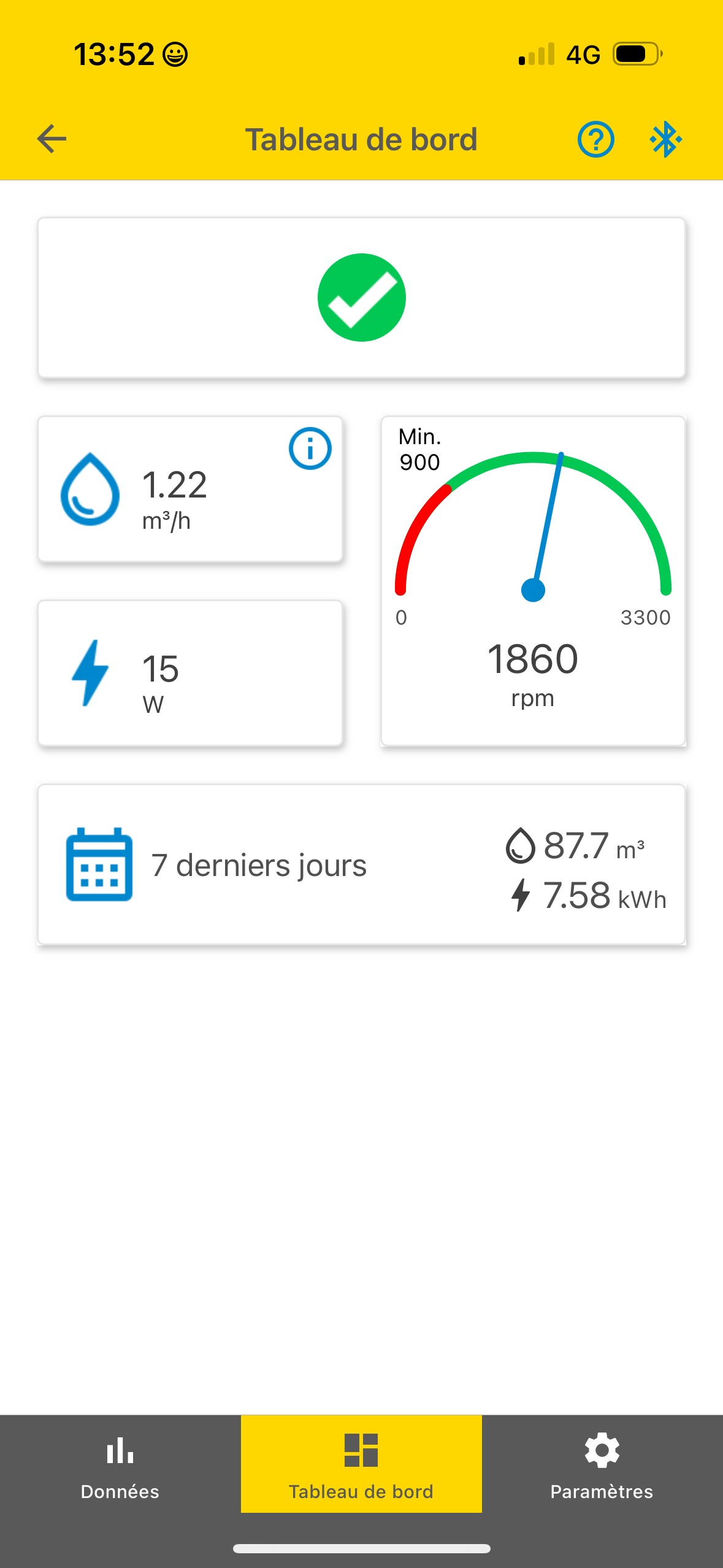

  • Connectez-vous au contrôleur S1-700 via Bluetooth™
  • Sélectionnez la tête de pompe adéquate, puis entrez la hauteur dynamique totale (TDH) correcte pour votre installation
  • Activer les accessoires connectés au contrôleur
  • Configurez votre système à l'aide des fonctions décrites ici :
    • Utilisation de l'application S-Connect avec les systèmes de pompage S1
fullscreen
